Schall sehen

Ähnlich wie bei einem Wärmebild, bei dem die Oberflächentemperatur eines Objektes farblich codiert und einem echten Foto überlagert wird, lässt sich auch die Schallabstrahlung eines Objektes darstellen: leise Stellen werden in Blautönen angezeigt, laute Stellen werden in gelb und rot hervorgehoben. Die Information über die Position der Schallquellen und deren Pegelwerte bezieht die Kamera dabei aus einem Array von 64 Mikrofonen, die in die Kamerafront integriert sind. Der Laufzeitunterschied von der Quelle zu den 64 Mikrofonen liefert dabei die Information über die Richtung, in der sich die Quelle befindet. Der hochoptimierte Prozessor der Kamera ist in der Lage, das Bild einer normalen Videokamera, das „Schallbild“, ein FFT-Spektrum und ein laufendes Spektrogramm gleichzeitig auf dem 7“-Touchscreen der Kamera darzustellen.

Schallquellen orten

Das neue Produkt ist fertig entwickelt, die Entwicklungsabteilung lehnt sich entspannt zurück – aber die ersten Kunden beschweren sich über die Geräuschentwicklung. Wo kommt er her, der bemängelte Pfeifton? Wo entsteht er und wie findet er seinen Weg nach draussen? Die akustische Kamera entlarvt das sirrende Bauteil auf der Platine schnell. Oder die Komponente, die unglücklich im Luftstrom des Lüfters positioniert ist und für Verwirbelungen sorgt. Ein Blick auf das Kamera-Display sorgt für Klärung!

Bauschäden finden

Die neue Trockenbauwand erreicht das vereinbarte Schalldämmmass nicht? Das weiss man nach einer klassischen Messung der Luftschalldämmung – aber damit ist die Ursache noch nicht erkannt. Hat der Trockenbauer die Dämmwolle vergessen oder die Plattenstösse nicht sauber gespachtelt? Hat ein Elektriker die Löcher für Kabeldurchführungen zu gross gebohrt und nicht sorgfältig abgedichtet?

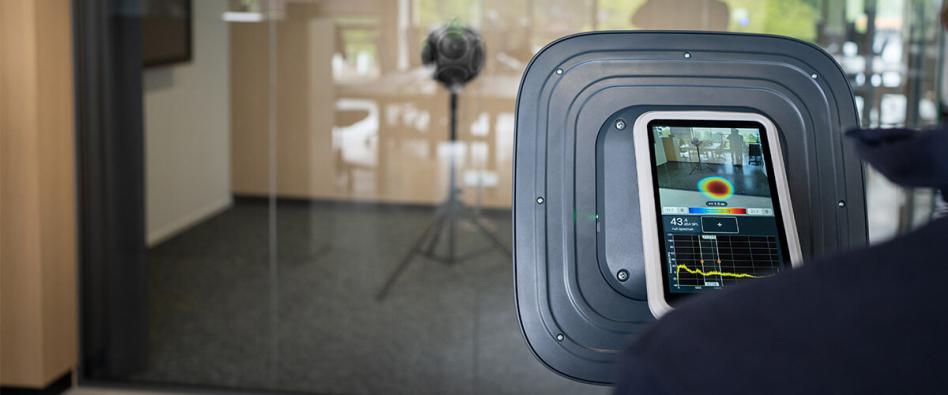

Solchen Problemen kommen Sie auf die Spur, indem Sie auf einer Seite der Wand mit einem Dodekaeder-Lautsprecher ein diffuses Schallfeld erzeugen und sich die abgewandte Seite der Wand mit Hilfe der akustischen Kamera anschauen. Die Stellen, an denen das Rauschen aus dem Nebenraum lauter hörbar ist als an anderen, werden auf dem Display der Kamera in Echtzeit als farbiger ‚Blob‘ dargestellt. So ist die schadhafte Stelle schnell gefunden.
